簡介

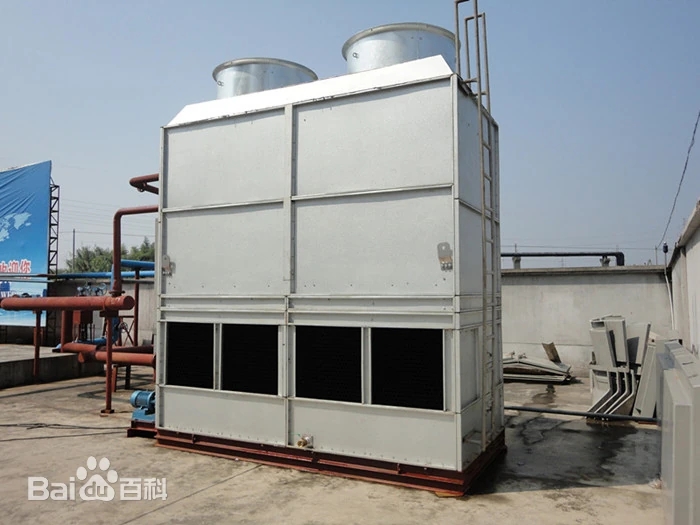

蒸發式冷凝器(Evaporative condenser)又叫蒸發冷、冷卻(凝)器,是由制冷利用盤管外的噴淋水部分蒸發時吸收盤管內高溫氣態制冷劑的熱量而使管內的制冷劑逐漸由氣態被冷卻為液態的一種設備。
構成
制冷蒸發式冷凝器是由專用軸流風機、噴淋嘴、電子水除垢儀、集氣囊、PVC換熱片、高效脫水器、冷卻管組、填料集水槽、水泵、集水器、箱體等部件組成。
原理
工作原理
蒸發式冷凝器是制冷系統中的主要換熱設備,它的作用原理是:制冷系統中壓縮機排出的過熱高壓制冷劑氣體經過蒸發式冷凝器中的冷凝排管,使高溫氣態的制冷劑與排管外的噴淋水和空氣進行熱交換。即氣態制冷劑由上口進入排管后自上而下逐漸被冷凝為液態制冷劑。配套引風機的超強風力使噴淋水完全均勻地覆蓋在盤管表面,水借風勢,極大的提高了換熱效果。溫度升高的噴淋水由部分變?yōu)闅鈶B(tài),利用水的汽化潛熱由風勢帶走大量的熱量,熱氣中的水滴被高效脫水器截住,與其余吸收了熱量的水,散落到PVC淋水片熱交換層中,被流過的空氣冷卻,溫度降低,進入水箱,再經循環水泵繼續循環。蒸發到空氣中的水分由水位調節器自動補充。
換熱管采用多種形式,常用的有碳鋼熱浸鋅管(又分圓管和橢圓管)、鋁合金管、不銹鋼管(又分314/316圓管、波接管 );其中碳鋼熱浸鋅型蒸發式冷凝器為最早開始使用的產品且占有國內大部分的用戶主要用于高壓氣體冷凝、冷卻,適用壓力范圍在0—30MPa;鋁合金型蒸發式冷凝器為新型節能型新一代產品適用于冰機制冷劑冷凝,適用壓力范圍在0—5MPa;不銹鋼管蒸發式冷凝器主要用在一些化工廠的腐蝕性氣體冷卻及冷凝工藝中。
制冷蒸發式冷凝器的外殼一般用鍍鋅板噴塑,這種板材有不銹鋼的特點,不生銹,外觀好看,易加工。
運行原理
噴淋水由水泵將集水槽中的水輸送到蒸發式冷凝器頂部的噴淋管,經噴嘴噴淋到冷凝排管的外表面形成很薄的水膜,水膜中部分水吸熱后蒸發為水蒸氣,其余落入集水槽,供水泵循環使用。
軸流風機強迫空氣從頂部和側壁下部被吸入流經盤管,填料、飽和熱濕空氣則被排到周圍大氣中,熱濕空氣中夾帶的部分水滴通過收水器截留,有效地控制水滴飄散損失,散失致大氣中的水蒸氣在系統中由浮球閥控制補充冷卻水。
產品特點
產品方面
1、冷凝盤管采用超長特制專供鋼管,在水中經2.5MPa氣壓嚴格試驗,整體在近430℃高溫?zé)峤\。
2、箱體采用進口或國產優質鍍鋅板材,可選用靜電噴塑工藝,集水槽可選用不銹鋼板。
3、風機選用專用高效,低噪軸流風機,專用風機具有較高射程,防止熱空氣回流。
4、水泵采用小功率,大流量,低揚程為戶外型設計并可根據客戶要求裝配除垢儀。
5、布水、高效收水器和冷卻填料采用大流量、防堵塞的噴嘴,精密計算連續均勻的覆蓋,杜絕管壁出現水膜“干點”,優質PVC材料制成,抗老化,風阻小溝狀吸水器,使水的飄水率控制在0.001%以下,冷卻填料為蜂窩式橫流結構,適宜循環水冷卻
6、小流量冷卻循環水在冷凝盤管蒸發,氣氨在冷凝盤管內冷凝為液體,故稱蒸發式冷凝器。高強度的蒸發,使得蒸發式冷凝器比其它類型冷凝器更易結水垢,還沒有理想的除垢方法。嚴重結垢的蒸發式冷凝器就失去了節電的優點。優質的冷卻水才適用,選型時應慎重!。
技術方面
1、采用引風逆流和一次換熱設計,熱量的傳遞完全依靠盤管組表面,空氣以低速從蒸發式冷凝器下部四周進入,而以高速從蒸發式冷凝器上部排出,使熱濕飽和空氣的回流減速至最小。
2、先進的大水量噴淋裝置,可淋水最大限度地包容管壁,提高換熱系數,本裝置結構先進,無堵塞現象的特性,減少表面結垢,提高設備使用效率。
3、箱體采用進口或國產ST102優質超級鍍鋅板,可選靜電噴塑工藝,集水槽可選用304不銹鋼板。
高效冷凝盤管
盤管采用優質高效導熱材料制成的無縫橢圓鋼管, 逐步加工而成。排管順氣流方向交叉排列緊湊,相同的容積內可增大換熱面積,排管間距大,在同等氣流條件 下,增加管間容納的水量,增大水膜厚度,增強了導熱面積。冷凝排管根據制冷劑流向傾斜一定的角度,便于制冷劑液體流出。在精心制作的過程 中,經過3次2.SMPa氣密試驗,確保無泄漏。冷凝盤管及其配件又經過高 溫?zé)峤\處理,其鋅層厚度高于 0.05mm以上,具備了優良的防腐蝕能力,可延長極大的使用壽命。
結構簡單,便于安裝
蒸發式冷凝器集殼管式水冷冷凝器、 冷卻塔、循環水泵、水池、水管道融為 一體,采用上下箱組裝方式,具有結構緊湊,占地少,重量輕,連接管路少, 安裝方便等優點,大大地減輕了現場施工安裝強度,降低了安裝費用。
經濟高效,節能降耗
蒸發式冷凝器因其獨特的結構形式及高效的熱交換性能,冷凝溫度比較低, 效果好。因此,運轉功率小,耗電量少, 其先進的運行原理及優良的淋水配套裝置, 使冷卻水的消耗量也減少,加之所用材料都具備良好的防腐能力延長了使用壽命, 配套大流量的軸流風機,噪聲低,不污染環境,是真正的節能環保產品。維修也簡單,運行費用比較低。
大流量水泵
專用大流量循環水泵:配用高等防護IP55,室外形專用電機,具有功率小,大流量,低噪音,性能優良,維護方便等特點。
專用軸流風機
蒸發冷專用大流量軸流風機,風機葉輪采用鋁合金葉片,重量輕,防腐能力強。風筒由機械旋壓而成,保證了風筒的圓度,使葉輪和風筒的間隙保持一致均勻,加大了流量, 降低了噪聲,配套電機采用IP55自冷 式高等防護電動機,運轉平穩,效 率高。
大流量噴淋嘴
蒸發式冷凝 器在淋水系統中采用了大流量的噴淋嘴,具有流大,噴淋均勻,無堵塞現象的特性,可使淋水最大限度地包容管壁,增加了水份汽化,提高換熱效果。
電子水除垢儀
用戶如有特殊需求(訂貨口們應注明),可配置先進的電子水除垢儀,可有效地 起到防銹、防腐、防垢、除垢、殺菌滅藻的功效,使循環水活化清潔。使用效果好,運行費用低。
集氣囊
蒸發式冷凝器在 冷凝管組上設置了集氣囊,使制冷劑中的空氣和不凝性氣體收集到集氣囊中,將空氣和不凝性氣體同制冷劑分離,通過管道由空氣分離器放出,可大大地降低壓縮機排氣壓力,減輕壓縮機負荷,節省電力消耗,節約電費開支。
PVC換熱片
采用高效PVC填料,具有風阻小,抗老化,不變形的優點,經過填料時形成大面積、水膜,曲經的水流波紋,延長了水流時間,使流動空氣帶走水份中的熱量,提高循環水的冷卻效果。
高效脫水器
蒸發式冷凝器
采用PVC材料脫水器,不僅能有效 地防止生化腐蝕及侵蝕,并根據獨特的 曲面形式,能有效地聚集濕空氣中的水份, 使水的飄逸率小于0.001%。
說明
因冷卻水大多數含有鈣、鎂離子和酸式碳酸鹽。當冷卻水流經金屬表面時,有碳酸鹽的生成。另外,溶解在冷卻水中的氧還會造成金屬腐蝕,形成鐵銹。由于銹垢的產生,換熱效果下降。嚴重時不得不在殼體外噴淋冷卻水,結垢嚴重時會堵塞管子,使換熱效果失去作用。研究的數據顯示水垢沉積物對熱傳輸?shù)膿p失影響巨大,隨著沉積物的增加會造成能源費用的加大。即使很薄的一層水垢就要增加設備中結垢部分40%以上的運行費用。保持冷卻通道中不含礦物沉積物可以很好的提高功效、節約能源、延長設備的使用壽命,同時節約生產時間和費用。 長期以來傳統的清洗方式如機械方法(刮、刷)、高壓水、化學清洗(酸洗)等在對設備清洗時出現很多問題:不能徹底清除水垢等沉積物,酸液對設備造成腐蝕形成漏洞,殘留的酸對材質產生二次腐蝕或垢下腐蝕,最終導致更換設備,此外,清洗廢液有毒,需要大量資金進行廢水處理。
針對上述情況,國外專門研制對金屬腐蝕性小的清洗劑,其具有高效、環保、安全、無腐蝕,不但清洗效果良好而且對設備沒有腐蝕,能夠保證蒸發式冷凝器的長期使用。
優點
系統運行費用低
冷凝溫度在濕球設計溫度8.3℃以內是非常實際和經濟的,其結果是壓縮機功率比其它的冷卻塔/冷凝器系統節省至少10%的功耗,并且比風冷式冷凝器系統節省30%的功耗,風機的功率與冷卻塔/冷凝器系統的風機消耗的功率相當,并且大約是相同規格的風冷式冷凝器風機功率的1/3。由于泵的揚程較低和水流量的降低,水泵的功率大約是普通的冷卻塔/冷凝器系統中所需要的水泵功率25%。
節省初投資
蒸發式冷凝器把冷卻塔、冷凝器、循環水池、循環水泵和水管綜合為一體,這樣減少了冷卻塔、循環水泵和水管等設備,也減少了冷卻塔/冷凝器系統中處理與安裝單個元件的費用。由于蒸發式冷凝器高效率地利用蒸發式冷卻換熱方式,所以能有效地減少換熱面積、風扇的數量和風機電機功耗。
節省空間
蒸發式冷凝器通過把冷凝器盤管和冷卻塔結合成一體節省了寶貴的空間,并且沒必要向冷卻塔/冷凝器系統那樣需要較大的水泵與管路。蒸發式冷凝器只要求大約是相同規格的風冷式冷凝器的50%的迎風面積。
